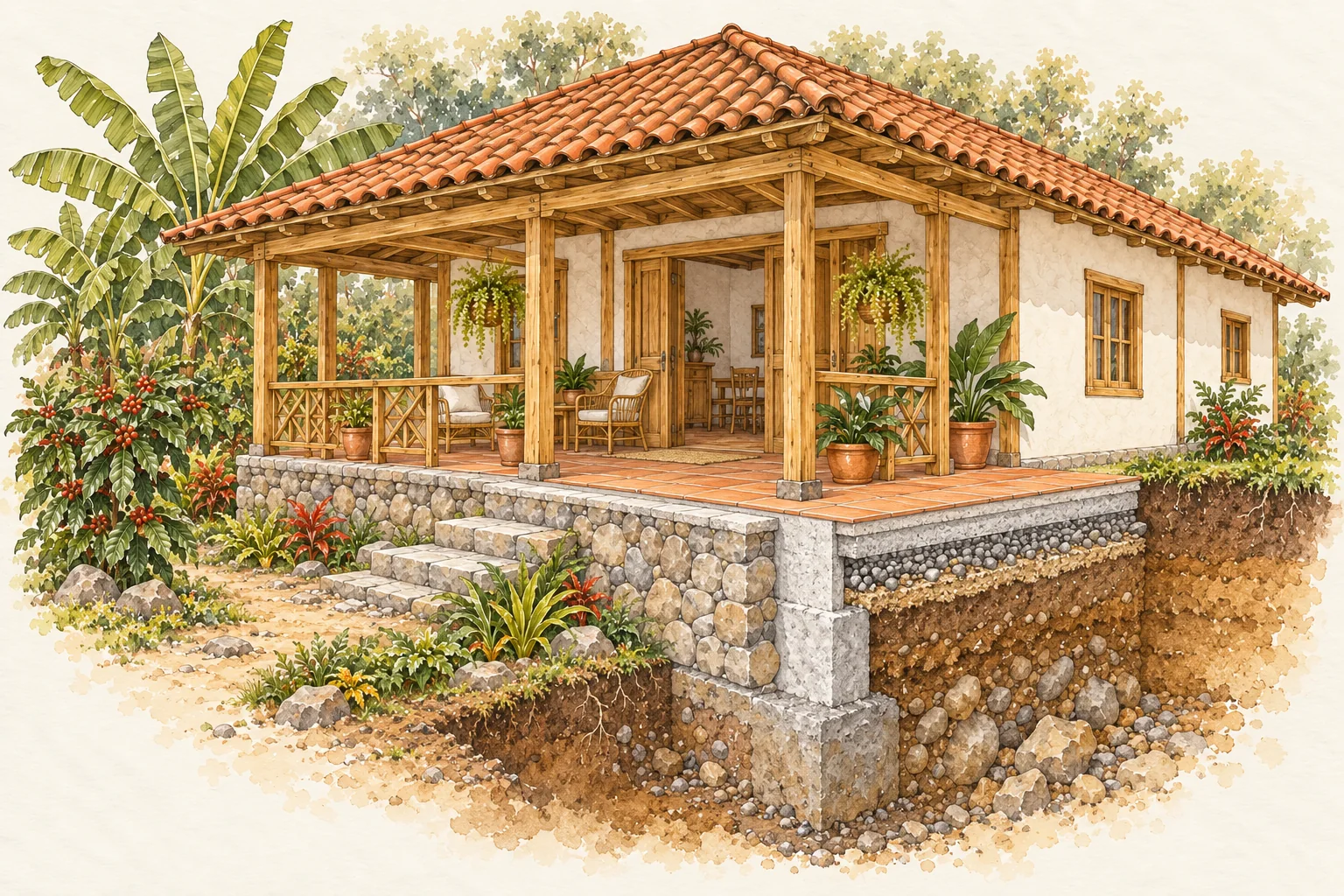

Cimentación y pisos del NIDO
Una base firme, una casa seca y un piso para vivir
Cimientos, pisos sobre terreno o elevados y seis familias de acabados: alternativas, plantas y cortes para conversar el NIDO de 50 m² con corredor incluido.
En pocas palabras
El cimiento lleva las cargas al terreno; el piso es la superficie que habitamos. A veces comparten elementos, pero no hacen necesariamente el mismo trabajo. Una placa de piso corriente no debe recibir una columna o un muro portante sin haber sido diseñada para ello.
Aquí comparamos opciones para el NIDO de 50 m² incluyendo el corredor, desde lo que queda enterrado hasta lo que se siente bajo los pies. La elección se conversa entre familia, maestro y profesionales: depende del terreno, el agua, la estructura, el uso y el mantenimiento posible.
Estudio conceptual. Estas láminas orientan decisiones; no dimensionan cimientos, refuerzos, anclajes ni excavaciones. El proyecto necesita evaluación del terreno y diseño profesional según el sistema y la normativa aplicable. Las acuarelas no son detalles constructivos ni muestran una obra ejecutada.
Recorrer esta guía
- Leer el terreno antes de escoger.
- Comparar tres familias de cimentación y sus materiales.
- Ver la planta de 50 m².
- Comparar piso sobre terreno y piso elevado.
- Elegir acabados y resolver baño y corredor.
- Preparar la obra y la cotización.
Primero, el terreno y el agua
En una visita al lote conviene registrar por dónde corre la lluvia, dónde permanece el agua, si hay rellenos, grietas, erosión o antecedentes de movimientos. Llevar fotos de distintas épocas y lo que recuerdan los vecinos. Esto aporta información; no determina por sí solo cuánto peso puede recibir el suelo.
El Título H de la NSR-10 trata la investigación geotécnica, las cimentaciones, los asentamientos y la estabilidad de laderas. No existe una profundidad o una zapata universal para todas las fincas.
Minvivienda explica que ciertas casas dentro del alcance del Título E, en terreno adecuado, pueden tramitarse con su investigación mínima; si aparecen condiciones inadecuadas, corresponde el estudio exigido por el Título H. Esto no significa que toda casa pequeña pueda omitir el estudio, ni que cualquier bahareque o estructura metálica entre en ese alcance.
En una ladera, primero se decide si el lugar es apto y cómo implantar la casa. Levantarla sobre postes o hacer un relleno no resuelve un deslizamiento. Cortes, contenciones y descarga de aguas necesitan coordinación; el agua no se vierte al borde del talud ni hacia el vecino. La prueba de tierra para revoques no reemplaza esta evaluación.
Tres familias de cimentación
La tabla ayuda a formular preguntas, no a escoger por una fotografía. El peso de la teja, el viento, el sismo y el sistema de estructura llegan hasta la base.
| Familia | Qué se estudia | Qué no debe darse por hecho |
|---|---|---|
| Cimiento continuo bajo líneas de carga | Apoyos que siguen muros o ejes resistentes y se conectan como conjunto | Que basta una zanja con piedras, o que cualquier división interior necesita el mismo cimiento |
| Zapatas y pedestales unidos por vigas | Apoyos puntuales coordinados con columnas, cargas y suelo; conexiones entre ellos | Que cada columna puede descansar en un dado independiente o que se pueden copiar las zapatas del vecino |
| Losa de cimentación | Una placa estructural que distribuye las cargas sobre una superficie amplia | Que es lo mismo que el contrapiso, que siempre cuesta menos o que soluciona cualquier suelo débil |

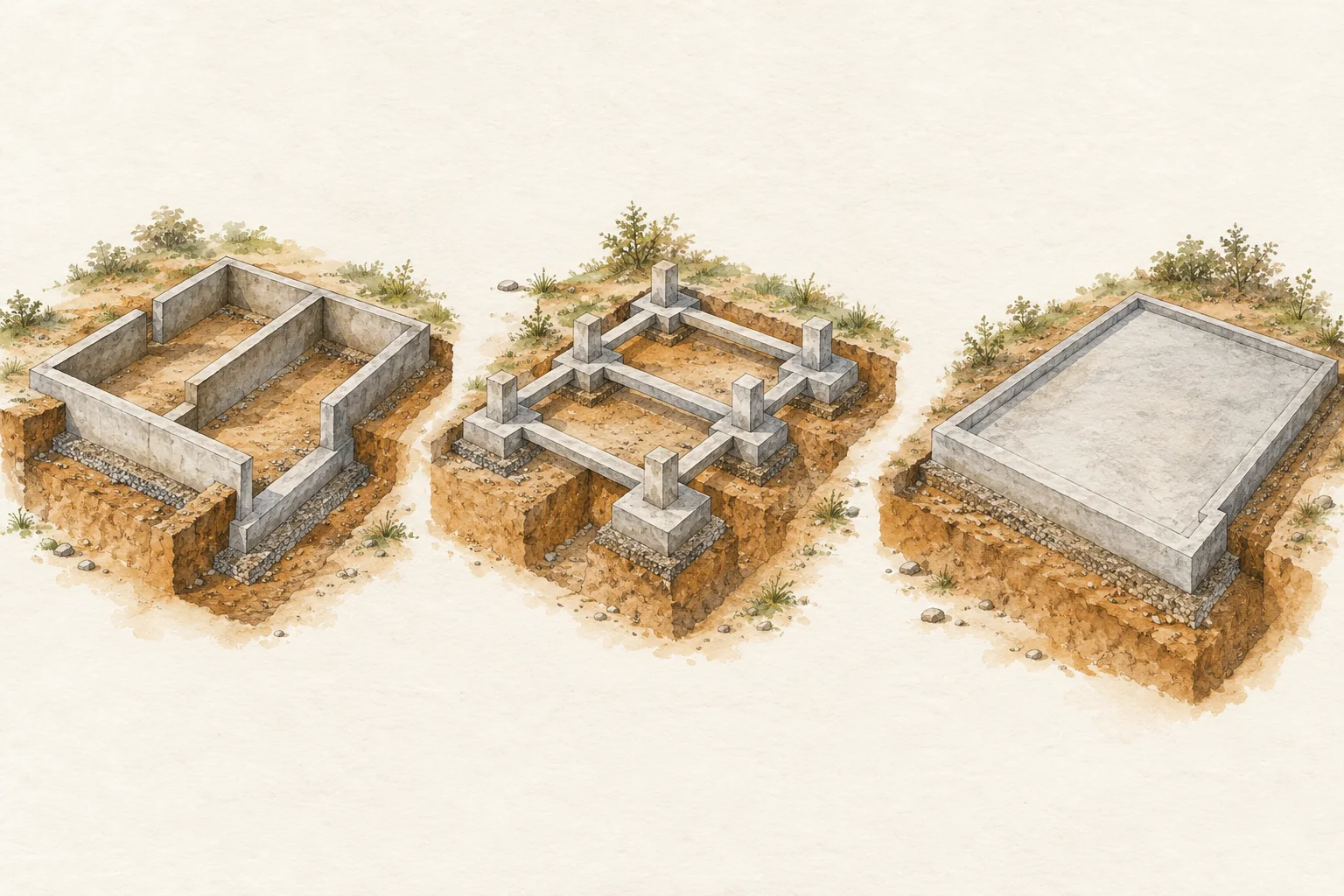

La acuarela muestra esas tres familias de izquierda a derecha. Sus cortes permiten ver debajo: no indican interrupciones admisibles, número de apoyos ni tamaños reales. Su aplicabilidad y diseño se verifican para cada proyecto; en ciertos terrenos harán falta otras soluciones o cambiar de emplazamiento.
Materiales de la base
Concreto reforzado. Permite proyectar vigas, zapatas, pedestales y losas. La calidad del concreto, el acero, el recubrimiento y la ejecución forman parte del diseño y de su control. Una mezcla “más fuerte” improvisada no sustituye esas especificaciones.
Piedra y concreto ciclópeo. La piedra local puede tener un papel definido en el proyecto, pero no reemplaza el acero ni los amarres. El Título E, E.2.2.4.2 contempla un relleno de concreto ciclópeo bajo ciertas condiciones; no es una autorización general para reemplazar cualquier cimentación por piedra. La piedra visible en nuestras acuarelas tampoco indica que toda la base sea mampostería portante.
Sobrecimientos y pedestales. Elevan y conectan el arranque de la casa según el proyecto. Separar madera y guadua del terreno y de la humedad de los apoyos exige un encuentro diseñado. Los perfiles metálicos también necesitan anclajes y protección frente a corrosión. Ver cimiento y humedad.
La misma planta de 50 m²
Retomamos la variante didáctica de estructura: 6,25 × 8,00 m exteriores, con corredor frontal de 6,25 × 1,60 m = 10 m² y cuerpo cerrado de 40 m² brutos, incluyendo muros. No es una nueva distribución ni una medición de la acuarela.
La planta de esta guía distingue el baño, la zona de cocina, los espacios secos y el corredor. Muestra qué encuentros conviene coordinar; no ubica zapatas ni traza una red sanitaria definitiva. La franja de cocina no implica que toda la sala sea una zona mojada.
Para comprar pisos se miden las superficies netas de cada acabado, encuentros y desperdicios del despiece. No se compran automáticamente 50 m² de baldosa: esa cifra incluye muros y reúne espacios con necesidades distintas. Los escalones y aleros quedan fuera de la huella de este estudio.
Piso sobre terreno
Puede estudiarse donde el terreno y la preparación de la base permitan apoyar el piso de forma adecuada. Su peso se transmite al suelo preparado. El piso debe coordinarse con los cimientos, las instalaciones y los movimientos esperados.

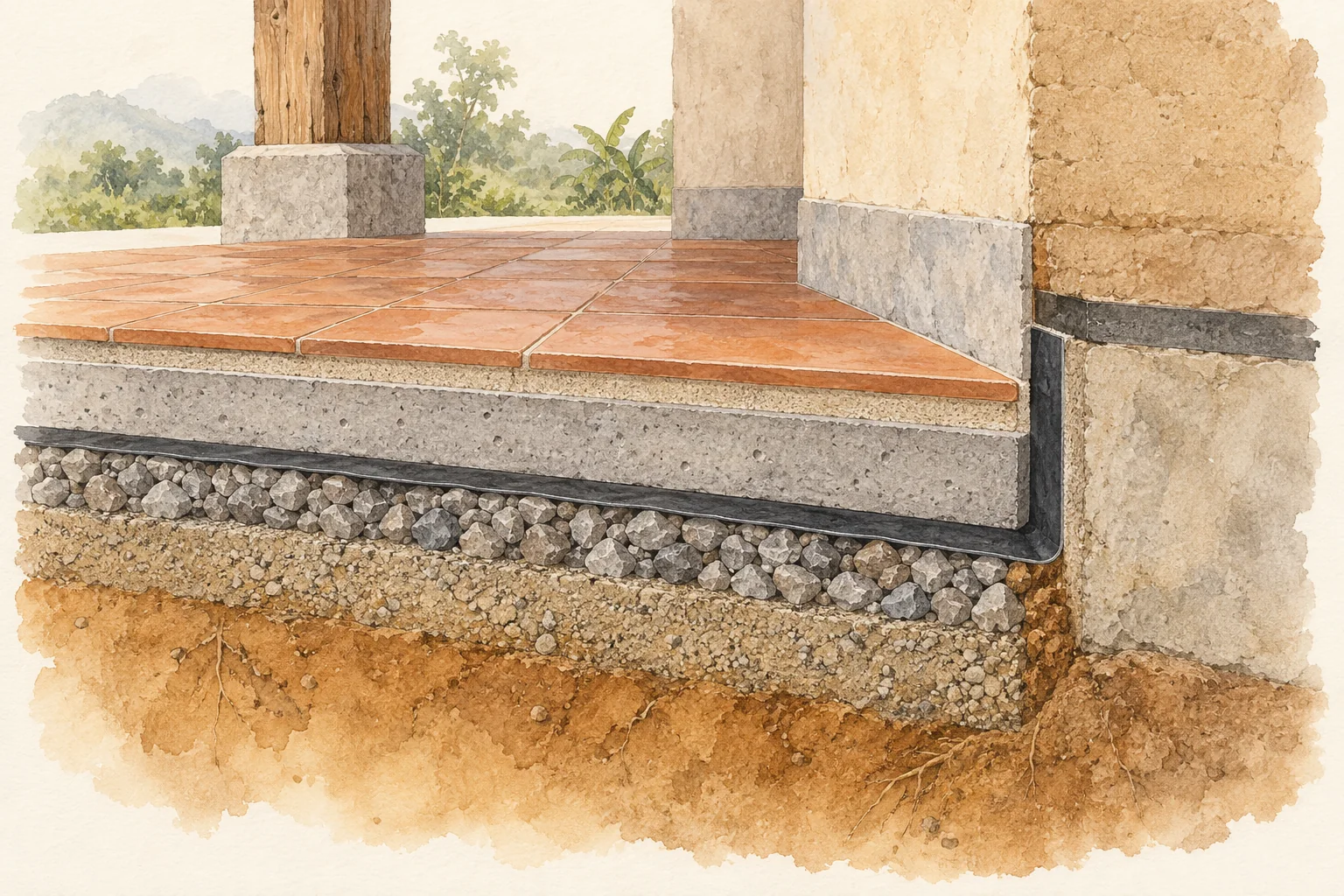

De abajo hacia arriba, el corte ilustra funciones diferentes:
- Suelo y base preparados: retirar material orgánico y resolver rellenos y compactación conforme al proyecto. No fundir sobre escombros sueltos.
- Corte capilar: una capa granular especificada para dificultar el ascenso de agua; no toda mezcla de arena y grava cumple esa función.
- Control de vapor y humedad: una membrana continua, con encuentros y penetraciones resueltos; protegerla frente a perforaciones.
- Placa o contrapiso: soporte diseñado para su uso, con espesores, refuerzo si corresponde y juntas definidos.
- Terminación: preparación, adhesivo cuando corresponda y acabado compatible con el soporte y su humedad.
La guía de control de humedad de Building Science distingue la capilaridad y el vapor. Una membrana no sustituye el drenaje ni soluciona agua a presión. La capa bajo la placa y la impermeabilización de una ducha cumplen funciones distintas.
La lámina no fija espesores ni especifica una solución completa de cimentación. El muro del borde tiene un apoyo independiente del piso en el esquema. Pasos de tuberías, juntas y el encuentro con la barrera del muro se detallan antes de fundir, no perforando después una viga al azar.

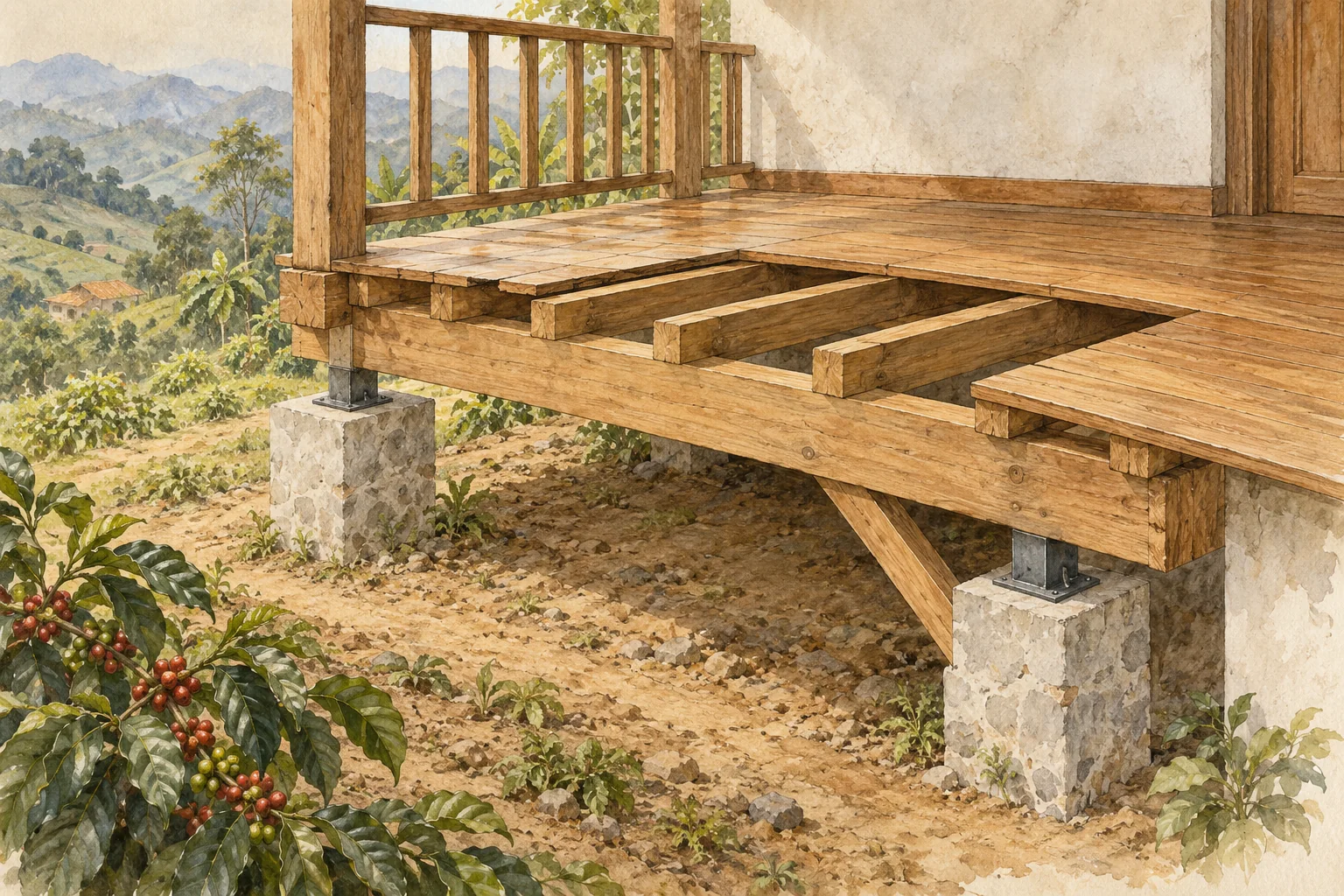

Piso elevado
Separa el piso del terreno mediante una estructura: tablas o tablero sobre viguetas, vigas y apoyos. Puede permitir acceso a instalaciones y reducir ciertos rellenos, pero exige verificar cargas, vibración, deformación, estabilidad, uniones y acceso de mantenimiento.
| Alternativa de soporte | Lo que hay que resolver |
|---|---|
| Vigas y viguetas de madera | Madera estructural identificada, humedad, preservación, apoyos y conexiones; superficie protegida del agua |
| Guadua estructural | Selección y tratamiento, geometría de los culmos, encuentros y soporte continuo del acabado; no basta poner esterilla entre apoyos |
| Perfiles metálicos estructurales | Capacidad, rigidez, arriostramiento, protección anticorrosiva y tablero apto para piso; perfiles de división y placas de yeso comunes no sirven como sustitutos |
Estas opciones se desarrollan con los criterios de la guía de estructura. Un piso elevado con cerámica o mortero añade peso y demanda un soporte suficientemente rígido y un sistema compatible; no se pega baldosa directamente sobre tablas móviles.
El espacio inferior debe quedar inspeccionable y con una estrategia de agua, vapor y secado adecuada al clima. Más ventilación no siempre equivale a menos humedad. Building Science explica el control del vapor del suelo y la relación del espacio inferior con el interior de la vivienda. Sus soluciones climáticas no son un detalle listo para copiar en Pijao.
Seis familias de acabados

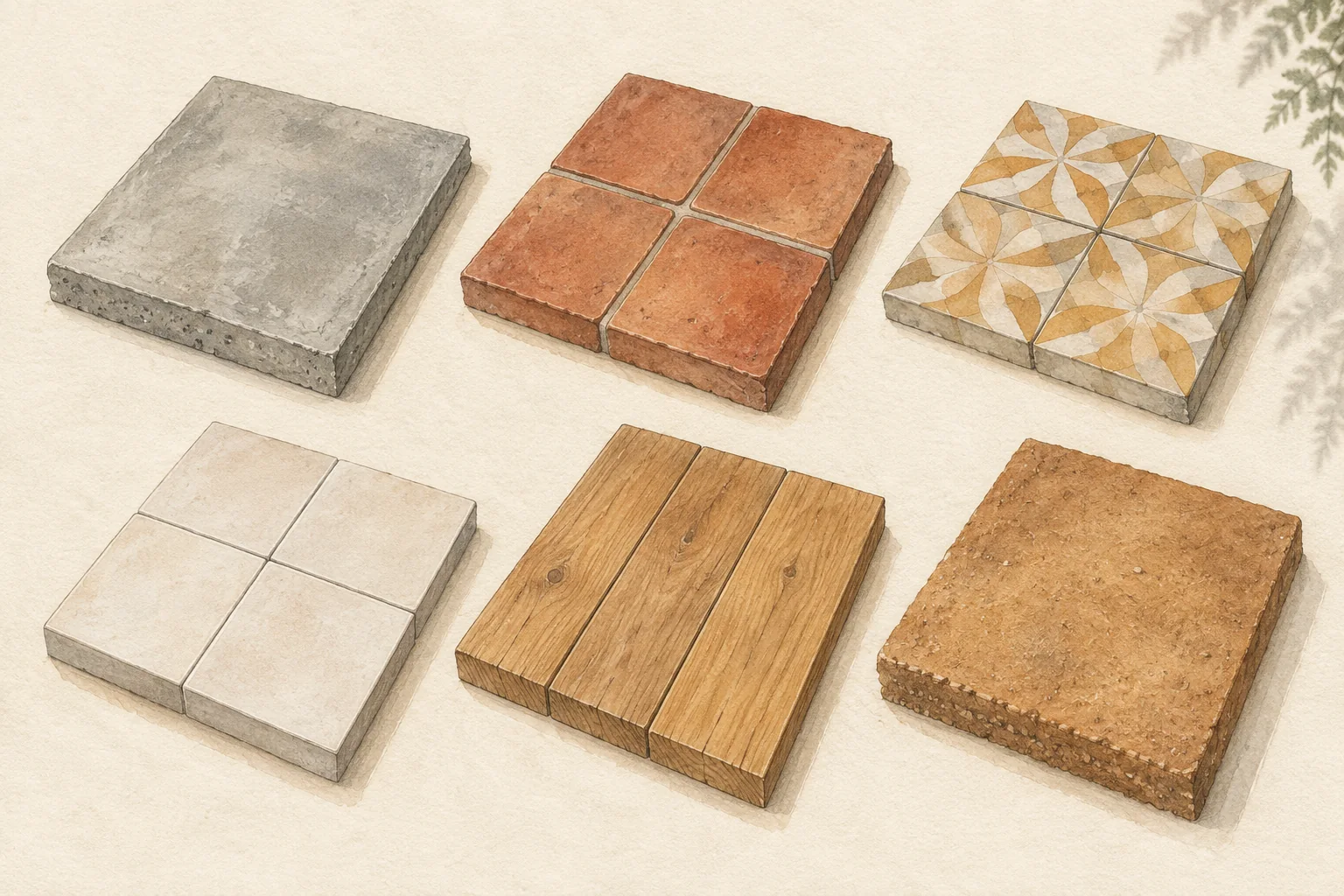

La paleta muestra, arriba: concreto, barro cocido y baldosa de cemento; abajo: cerámica, madera y tierra. Son muestras visuales, no marcas ni productos certificados.
| Acabado | Qué aporta | Qué revisar antes de elegir |
|---|---|---|
| Concreto afinado | Superficie continua y posibilidad de dejar la propia placa como terminación, si se especifica así | Juntas, fisuras esperadas, curado, polvo y acabado de agarre; pulirlo no garantiza seguridad cuando está mojado |
| Tableta de barro cocido | Color cálido y textura cercana a la casa cafetera | Aptitud para piso y exposición, absorción, juntas y mantenimiento del sellador cuando el producto lo requiera |
| Baldosa de cemento | Dibujos y color para un corredor o una franja de encuentro | Sellado y limpieza compatibles, manchas, peso y comportamiento mojado; “hidráulica” no significa impermeable |
| Cerámica o porcelanato | Variedad de superficies lavables para distintos usos | Ficha de uso, deslizamiento, adhesivo, soporte, juntas y disponibilidad de repuestos; no toda baldosa es para ducha o exterior |
| Madera | Tacto cálido y posibilidad de reparar piezas | Procedencia, especie, secado, movimientos, acabado y humedad del soporte; el baño necesita otra solución cuidadosamente detallada |
| Tierra terminada | Material del lugar y una superficie artesanal reparable | Ensayos de mezcla, soporte, secado, acabado protector y mantenimiento; estudiar primero una muestra en interior seco, no asumirla apta para ducha o lluvia |
Para la tableta, revisar las instrucciones del fabricante de gres. Para acabados porosos, la guía de mantenimiento de Mapei diferencia superficies y tratamientos. Los acabados de tierra de Heritage Natural Finishes ilustran que un piso de tierra terminado requiere un proceso propio: no es dejar el suelo natural expuesto ni aplicar una receta de revoque al piso.
Estas comparaciones son criterios editoriales para preparar muestras y cotizaciones, no una clasificación universal de costos. Comparar el sistema instalado —base, barreras, soporte, acabado, transporte y mantenimiento—, no solo el precio de la pieza.
Baño, cocina y corredor
Baño. Coordinar pendientes, desagüe y una impermeabilización continua en el área mojada, incluidos encuentros y pasos de tuberías. La baldosa y la boquilla no reemplazan esa capa; la documentación de Sika sobre zonas húmedas distingue la impermeabilización previa al enchape. Probar la solución antes de ocultarla, con el procedimiento del sistema elegido.
Cocina. Prever limpieza frecuente y salpicaduras sin convertir toda la casa en un piso inclinado. La ubicación de tuberías y registros se coordina con vigas y cimientos; las fugas necesitan poder detectarse y repararse.
Corredor. Dar salida al agua sin conducirla al interior, al muro de tierra o bajo la cimentación. Escoger la superficie por su comportamiento mojado y su facilidad de limpieza. El protocolo de Corona insiste en elegir el revestimiento por su uso y resolver las juntas. Un acabado mate o rugoso no basta para afirmar que es antideslizante.
Diseñar la llegada al corredor con la familia: niños, personas mayores, botas mojadas y posibles ayudas de movilidad. La protección contra lluvia debe coordinarse con un acceso sin tropiezos; un escalón alto no es la única solución. La pendiente y las cotas finales se definen en el proyecto, no en estas acuarelas.
La base también debe coordinarse con el cerramiento. La guía de paneles de guadua explica separación de humedad, encuentros y qué revisar antes de tapar los marcos.
Del replanteo al piso terminado
- Reconocer y diseñar: terreno, agua, implantación, estructura, redes y permisos aplicables. Acordar piso terminado y acceso.
- Replantear y revisar el apoyo: el profesional define excavaciones y su estabilidad. Si aparece relleno imprevisto, agua o suelo distinto al estudiado, detener esa partida y consultar.
- Ejecutar la base proyectada: revisar armado, anclajes, niveles y pasos previstos antes de fundir o tapar. No cortar refuerzos para acomodar una tubería.
- Resolver humedad e instalaciones: registrar con fotos barreras, uniones y redes; realizar las comprobaciones previstas antes de cubrirlas.
- Construir el soporte del piso: placa sobre terreno o estructura elevada según proyecto; prever juntas, curado o secado y protección durante la obra.
- Terminar y entregar: comprobar condiciones del soporte, colocar el acabado y revisar agua, limpieza, acceso y mantenimiento. Guardar fichas y algunas piezas de repuesto.
La secuencia es orientativa: la programación concreta depende del sistema y del clima. El curado del concreto no equivale a que esté suficientemente seco para cualquier adhesivo o madera: ver NRMCA, humedad en placas de concreto. No se ofrecen dosificaciones, plazos universales ni un plan de excavación para seguir sin supervisión.
Para conversar y cotizar
- Una misma solución comparable: identificar terreno, familia de cimentación, piso y acabado; pedir cantidades y alcance del diseño antes de comparar ofertas.
- Lo que va por separado: excavación y manejo de material, drenajes, cimentación, rellenos, barreras, soporte del piso, acabado, redes y acceso. Contenciones y cimentaciones especiales no son extras menores que se deban omitir.
- Lo que pone la finca: revisar calidad y función prevista de piedra, madera o guadua antes de descontarlas de una compra. Lo disponible no determina por sí solo la solución segura.
- Una muestra antes de todo el piso: conversar textura, limpieza, color y mantenimiento; confirmar con la ficha el uso previsto. No convertir una prueba casera de deslizamiento en una certificación.
- Qué quedará documentado: planos y revisiones, fotos de lo oculto, productos y lotes, ensayos o controles requeridos, fechas y responsables.
El presupuesto de referencia usa otra hipótesis de geometría y no cotiza estas alternativas. Esta guía no cambia sus cantidades ni sus precios.
Del saber al modelo y a la obra
Volver a El Modelo: cimiento firme, aislamiento y corredor. Para seguir el recorrido completo, consultar la estructura del NIDO.
En Las Golondrinas: etapas ilustradas se puede relacionar esta guía con el proceso conceptual. Las Golondrinas es una casa real de aproximadamente 64 m², en ladrillo y mortero: esta planta de 50 m² no es su plano de cimentación, presupuesto ni informe de avance.
Fuentes y quién aportó
- NSR-10, Título H: investigación del suelo, cimentaciones, asentamientos y estabilidad de laderas.
- NSR-10, Título E: alcance de las casas de uno y dos pisos, cimentaciones y sobrecimientos. Los capítulos de bahareque encementado no validan automáticamente el bahareque de tierra.
- Minvivienda: investigación mínima y estudio de suelos: aclaración sobre casos dentro del Título E. El profesional debe verificar norma y modificaciones aplicables.
- Building Science: control de humedad y espacios bajo pisos elevados. Principios de física de la construcción, no normativa colombiana.
- Las fichas de fabricantes enlazadas en acabados orientan sobre sus respectivos productos; no representan una recomendación comercial ni sirven indistintamente para otras marcas.
Estudio editorial NIDO · octubre de 2026. Acuarelas originales generadas con IA y esquemas geométricos para esta guía. Pendiente de revisión por profesionales de geotecnia y estructuras y de conversación con maestros y familias de Pijao. La planta retoma los 50 m² con corredor incluido; las secciones y muestras no están dimensionadas para construir.
