Cimiento y humedad
Buenas botas para la casa de bahareque
La humedad que sube del suelo es lo que pudre las columnas. Sobrecimiento, barrera y pedestal: tres defensas que no pueden faltar.
En pocas palabras
- La casa se separa del suelo con un sobrecimiento de concreto o piedra.
- Entre el sobrecimiento y la guadua o la madera va siempre una barrera impermeable.
- Ninguna guadua toca el suelo, el concreto ni el ladrillo directamente.
- El muro de tierra arranca alto, lejos del salpique de la lluvia.
Es la lección más cara de la región: columnas de guadua enterradas o apoyadas en piso húmedo, que se pudren desde la base.
Para comparar bases, pisos sobre terreno o elevados y acabados, consultar Cimentación y pisos del NIDO. Esta ficha se concentra en la protección frente al agua.

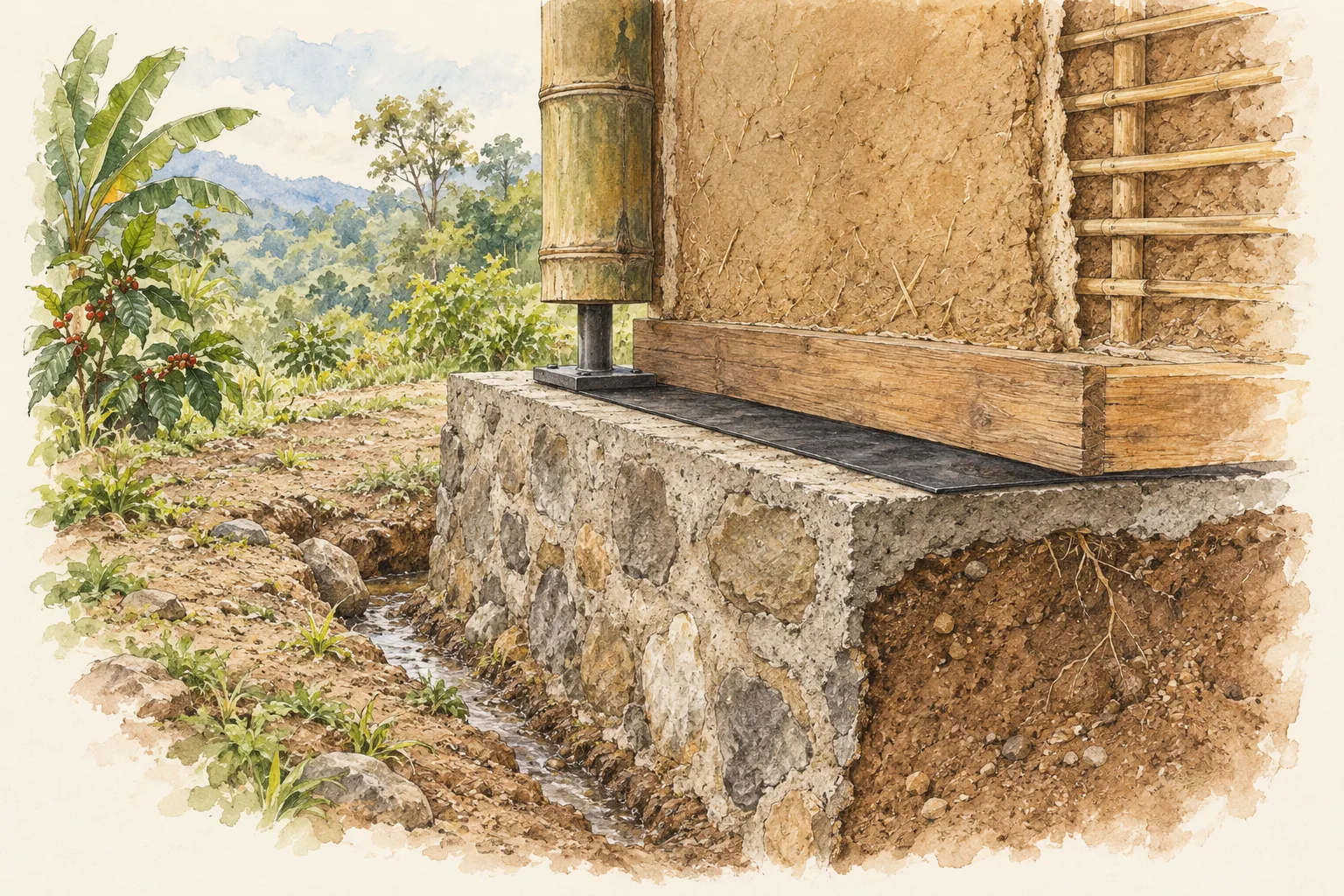

Las tres defensas
1. Sobrecimiento
El sobrecimiento eleva el arranque de la casa y se coordina con la cimentación. Su altura depende del terreno, el salpique, los materiales y el proyecto. Las medidas del Título E deben leerse dentro de su alcance: no son un detalle universal para todo bahareque, suelo o ladera.

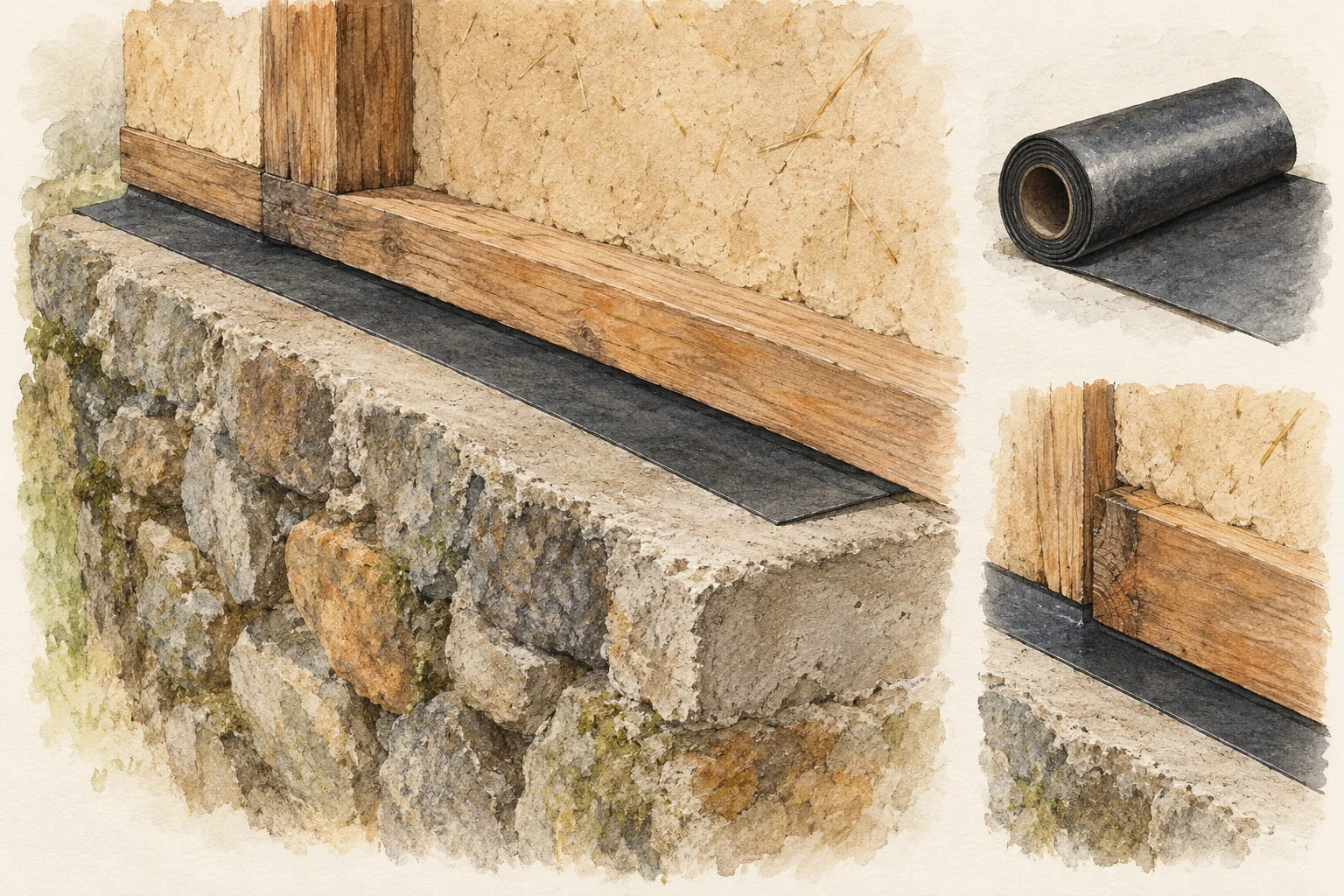

2. Barrera contra la humedad
La barrera interrumpe el paso de humedad hacia muros, soleras y apoyos sensibles. Debe especificarse como parte del encuentro, con continuidad en esquinas y penetraciones, y coordinarse con la barrera del piso. Una capa de concreto rica en cemento no equivale por sí sola a una membrana impermeable.
3. Pedestal y anclaje de cada columna
- Definir con el diseñador el apoyo y la conexión para las fuerzas del sistema.
- Mantener guadua o madera separadas de la humedad del terreno y de los apoyos minerales mediante un encuentro diseñado.
- Especificar herrajes, anclajes y protección frente a corrosión; no escoger un perno o su profundidad por una ilustración.
- Inspeccionar y fotografiar el encuentro antes de cubrirlo. Los rellenos de cañutos y sus conexiones corresponden al detalle estructural aplicable.
Cómo funciona
El concreto, el ladrillo y la tierra chupan agua del suelo como una mecha, por capilaridad. La guadua y la madera, mojadas por encima de 20 % de humedad, se llenan de hongos; y la humedad atrae a los insectos. La barrera corta la mecha.
El techo hace la otra mitad del trabajo: mira el alero.
Señales de alarma en una casa ya construida
- Manchas oscuras o verdes en la base de las columnas.
- Guadua que suena blanda o se hunde al presionar con un destornillador.
- Polvillo fino en el piso, al pie de la columna: es gorgojo.
- Revoque que se sopla o se cae en la parte baja del muro.
Si ves alguna, busca a un maestro de obra antes de que la columna pierda su base.
Haz y no hagas

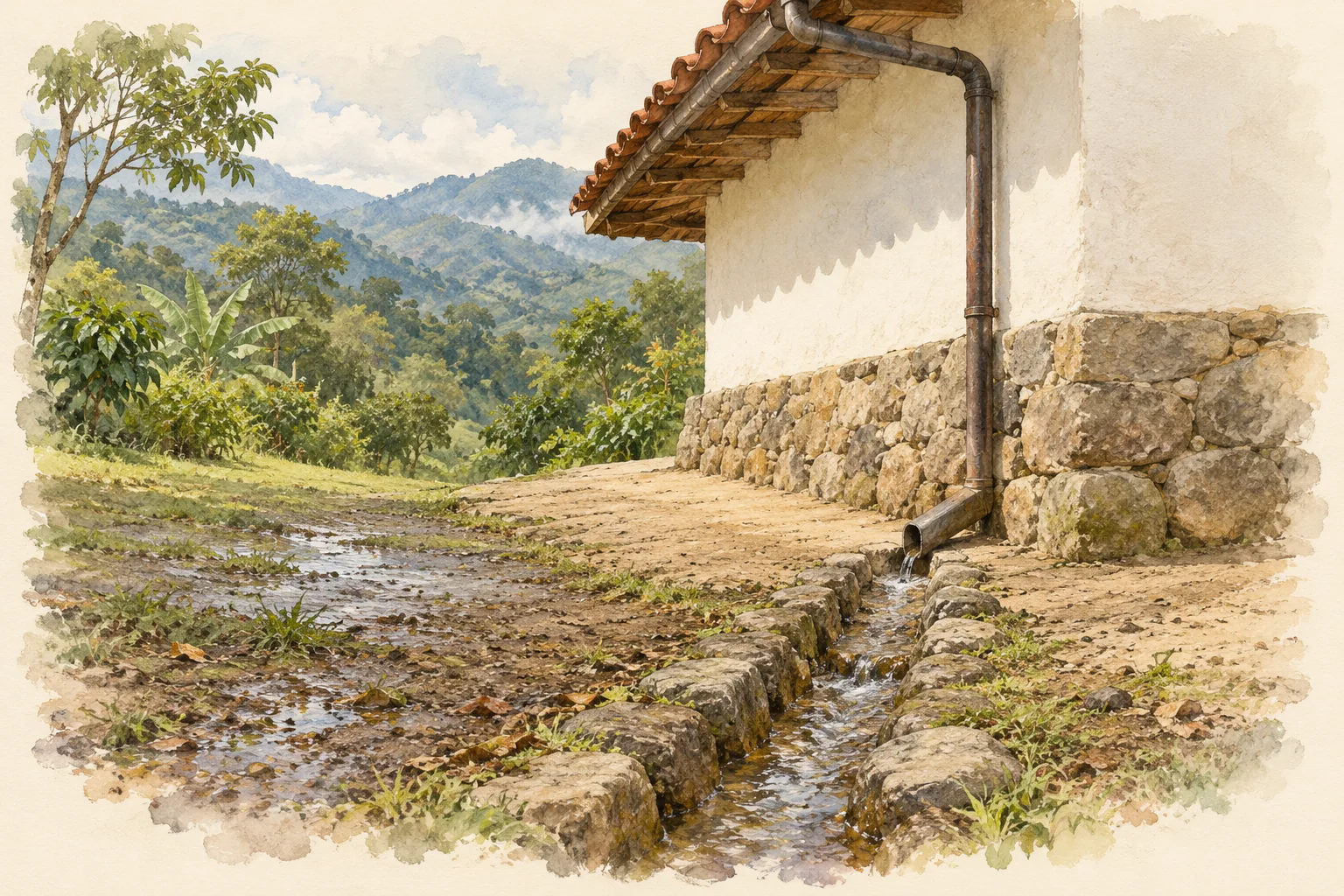

- Haz: terreno con pendiente hacia afuera y canales que alejen el agua de la casa.
- Haz: revisa la base de las columnas cada año, antes de las lluvias.
- No hagas: enterrar la guadua ni fundirla dentro del concreto sin protección.
- No hagas: pegar tierra, matas o leña contra el zócalo.
Fuentes y quién aportó
- NSR-10, Título E: casas de uno y dos pisos y bahareque encementado (E.2.2.4, E.7.4.1, E.8.5.2).
- Asociación Colombiana de Ingeniería Sísmica (AIS): Manual de construcción sismo resistente de viviendas en bahareque encementado.
- Gernot Minke: Manual de construcción en tierra.
Redacción del equipo de AHO! a partir de estas fuentes y de lo aprendido en las visitas a casas de Pijao.
